Principio de funcionamiento de las máquinas de flow pack: cómo funcionan realmente las flow pack horizontales

Una máquina envasadora flow pack , también conocida como flow pack horizontal o tipo almohada , está diseñada para envolver productos individuales o agrupados en una película continua, sellar el envase y descargar los paquetes terminados en un proceso sincronizado. Se utiliza ampliamente para galletas , productos de panadería , snacks, confitería, alimentos congelados , productos de consumo diario y muchos productos no alimentarios , ya que combina alta velocidad, un aspecto estable del envase y un gran potencial de integración con el encartonado y la automatización del final de línea .

A primera vista, el principio de funcionamiento de una envolvedora flow pack parece sencillo: el producto entra, la película lo envuelve, se sellan y los paquetes salen. Sin embargo, en la producción real, la máquina solo funciona correctamente cuando varios sistemas se mantienen estables simultáneamente: alimentación del producto, desenrollado de la película, formación de la película, sellado longitudinal, sellado de extremos, corte y sincronización. Si alguna de estas secciones se vuelve inestable, el resultado suele ser el mismo: arrugas, fugas en los sellos, posición de corte incorrecta, registro de impresión deficiente, atascos o reducción de la producción.

Para entender cómo funciona realmente una envolvedora de flujo, es útil dejar de pensar en ella como " una máquina " y, en cambio, verla como un proceso de envasado coordinado construido alrededor de dos flujos en movimiento: el flujo del producto y el flujo de la película.

1. El principio básico de funcionamiento de una máquina de envoltura de flujo

El principio fundamental del flow pack es el envasado continuo. Los productos avanzan sobre una cinta transportadora mientras la película de envasado se desenrolla simultáneamente, se guía alrededor del producto, se sella y se corta en paquetes individuales. A diferencia de algunos sistemas de envasado intermitentes que detienen el movimiento del producto en ciertas estaciones, una flow pack está diseñada para mantener el movimiento del producto y la película a un ritmo controlado.

En un ciclo estándar de envoltura de flujo horizontal, el proceso se puede entender en seis etapas básicas:

1. Alimentación y espaciado de productos

Los productos se transfieren al transportador de alimentación y se disponen en un paso o espaciado controlado.

2. Desenrollado y guiado de la película

La película se extrae del rollo y se guía a través de rodillos y dispositivos de seguimiento que estabilizan su movimiento.

3. Formación de película alrededor del producto.

La película pasa a través de una caja formadora, donde envuelve el producto en movimiento y se convierte en un tubo.

4. Sellado longitudinal

Los bordes superpuestos de la película se sellan para cerrar el tubo a lo largo de su longitud.

5. Sellado y corte de extremos

Las mordazas de sellado rotatorias o de movimiento de caja crean los sellos frontal y posterior de cada paquete y cortan los paquetes.

6. Descarga del paquete terminado

Los paquetes sellados salen de la máquina y pasan al área de inspección, codificación, encartonado o empaquetado en cajas.

Parece sencillo, pero cada etapa depende de una sincronización correcta. La máquina debe ajustar la velocidad del producto, la velocidad de alimentación de la película, la sincronización del sellado y la posición de corte, con mínima tolerancia a la deriva.

2. Entrada de productos: Por qué un flujo de productos estable es más importante de lo que muchos compradores creen

Para la mayoría de los usuarios, la primera parte visible de la máquina es la entrada del producto. En realidad, esta es también una de las secciones más importantes. Una envolvedora flow pack no soluciona la presentación inestable del producto. Depende de que los productos lleguen de forma predecible.

El sistema de alimentación suele incluir transportadores, empujadores, dispositivos espaciadores o cadenas de orejetas que ayudan a posicionar los productos antes de que entren en el tubo de película. El diseño exacto depende del producto. Las galletas rígidas, las barras de chocolate y el jabón suelen manipularse con relativa facilidad. El pan blando, los pasteles pegajosos, las empanadillas congeladas o los productos irregulares requieren una manipulación más cuidadosa y, en ocasiones, sistemas de alimentación o alineación específicos.

Por eso, muchos problemas de producción reales que parecen ser problemas de sellado o corte se deben en realidad a una mala estabilidad de la alimentación. Si los productos llegan demasiado juntos, demasiado separados, inclinados o apilados incorrectamente, la máquina no puede crear sellados de extremos ni posiciones de corte uniformes. Si los productos se rompen durante la transferencia, pueden entrar migas o fragmentos en la zona de sellado y causar fugas.

Por esta razón, un sistema de alimentación automática estable suele ser tan importante como la propia envolvedora. Si desea conectar este artículo con una planificación de línea más amplia, un enlace interno natural es "Equipos de apoyo para líneas de envasado automáticas: alimentación, pesaje, inspección e impresión", ya que una alimentación y un almacenamiento intermedio adecuados son clave para un rendimiento estable del flowpack.

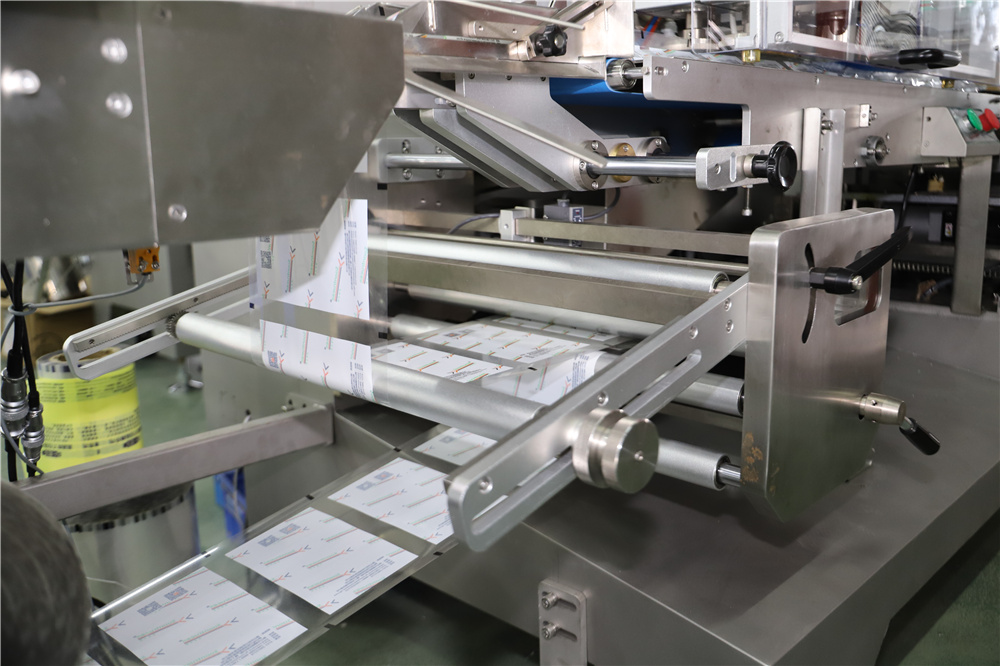

3. Desenrollado de la película y control de la tensión: el inicio de la consistencia del paquete

A medida que los productos avanzan, la película de embalaje también debe moverse de forma estable y predecible. El rollo de película se monta en una sección de desenrollado, y la máquina tira de la película a través de rodillos guía, componentes de control de tensión y, en ocasiones, sistemas de registro antes de llegar a la caja de formado.

Esta parte del proceso es más importante de lo que parece. Si la tensión de la película es inestable, la máquina puede producir paquetes arrugados, bolsas con longitudes irregulares, una posición de impresión desviada o sellos inestables. Si la película se desplaza demasiado hacia un lado, el sello longitudinal puede desplazarse o el sello final puede quedar irregular.

El manejo de la película es especialmente delicado cuando se utiliza película impresa, ya que la máquina suele depender de un sensor de registro para detectar las marcas de ojo impresas. Estas marcas indican visualmente a la máquina dónde debe empezar y terminar cada paquete. Si la película se estira de forma irregular, si el contraste del sensor es deficiente o si el seguimiento es inestable, la posición de corte puede desviarse y el diseño de impresión ya no coincidirá con el del paquete.

Por eso, una envolvedora de flujo continuo siempre debe probarse con la película real que el cliente planea usar , no solo con una película de demostración lisa y genérica. El principio de funcionamiento real incluye la interacción entre la máquina y el material de envasado.

4. Formación de la película: cómo entra el producto en el tubo de película

Una vez estabilizada la película, pasa por la caja de formación. La función de esta caja es doblar la película plana alrededor del producto, formando un tubo. Al mismo tiempo, el producto continúa moviéndose por el centro de este túnel de película recién formado.

Este proceso de formado puede parecer mecánico y pasivo, pero influye considerablemente en el aspecto final del envase. La geometría de la caja de formado, la fricción entre la película y las superficies de formado, la rigidez de la película y la alineación influyen en si la película se enrolla suavemente o si se forman marcas de tensión y arrugas antes del sellado.

Una configuración de conformado deficiente puede provocar defectos recurrentes, incluso si los ajustes de temperatura, presión y corte parecen correctos. Por eso, la conformabilidad forma parte del principio de funcionamiento real, no solo un detalle menor del hardware.

5. Sellado longitudinal: cierre del tubo de película

Una vez que la película se ha formado en un tubo, la máquina crea el sello longitudinal, también llamado sello de aleta o sello posterior, según el tipo de envase. Este sello cierra el envase a lo largo y transforma la película abierta en un tubo cerrado alrededor del producto.

El sellado longitudinal se realiza generalmente mediante ruedas o correas de sellado calentadas que aplican presión y temperatura mientras la película se mueve. El objetivo es fusionar las capas de la película de forma uniforme sin quemarla, distorsionarla ni sellarla por debajo de su capacidad.

Esta etapa ya demuestra la importancia del principio de funcionamiento. La calidad del sellado no solo depende del calor. Depende de:

• Estructura de la película y capa selladora
• consistencia de la presión
• tiempo de contacto de sellado
• limpieza de la película
• velocidad de línea

Si la película tiene una capa de sellador incorrecta o su tensión es inestable, el sello longitudinal podría no formarse correctamente. Si el producto desprende aceite, polvo o migas que se introducen en la zona de sellado, el sello puede parecer correcto al principio, pero fallar posteriormente.

6. Sellado y corte de extremos: donde se pone a prueba el rendimiento del flow pack

Tras completar el sellado longitudinal, la máquina crea sellos en los extremos entre los productos y corta los paquetes. Esta suele ser la parte más crítica del principio de funcionamiento, ya que determina la apariencia del paquete, la resistencia del sellado y la capacidad de la máquina para manejar la velocidad real de producción.

En la mayoría de las envasadoras de flujo, el sellado de los extremos se realiza de una de dos maneras:

• Sellado de extremos giratorios

• Sellado de extremos con movimiento de caja (alternativo)

En una envolvedora flow pack rotativa, las mordazas de sellado giran continuamente. Esto hace que el sistema sea ideal para una producción estable y continua a alta velocidad. Cuando la separación del producto es constante y el manejo del film es estable, el movimiento rotatorio permite obtener un envasado muy eficiente.

En una envolvedora flow pack con movimiento de caja, las mordazas de sellado se mueven con el producto durante la fase de sellado y luego regresan. Esto aumenta el tiempo de permanencia efectivo del sellado y, a menudo, proporciona un sellado más controlado para ciertas películas, productos y requisitos de presentación. Es especialmente relevante cuando los usuarios se preocupan por la apariencia del sellado, un mejor control sobre películas difíciles o condiciones de producto más exigentes.

Lo importante no es simplemente que uno sea " más rápido " y el otro " mejor " . La verdadera pregunta es: ¿qué tipo de movimiento le ofrece la ventana de sellado adecuada para sus requisitos de película, producto, velocidad y calidad? Por eso, un artículo comparativo aparte, como "Envolvedora de flujo rotatoria vs. "Box-Motion": Velocidad, control de película y calidad de sellado, debería incluirse en la sección sobre tipos de máquinas, como una página para la toma de decisiones del comprador, mientras que este artículo explica el principio subyacente de ambas.

7. ¿Por qué ocurren los problemas de sellado? El principio detrás de los defectos comunes

Una de las razones por las que los compradores buscan el principio de funcionamiento de las máquinas de envasado es que intentan comprender por qué fallan en la práctica. Los defectos más comunes se pueden atribuir directamente a alguna de las secciones del proceso mencionadas anteriormente.

Arrugas

Las arrugas suelen deberse a una tensión inestable de la película, una alineación deficiente del formado, una configuración incorrecta de la trayectoria de la película o inestabilidad en el seguimiento. Pueden aparecer antes del sellado, pero solo se hacen visibles después del sellado y el corte.

Registro erróneo

Cuando el material impreso no se alinea con la posición de corte o sellado, el problema suele ser la desviación del registro de la película. Las causas comunes incluyen tensión inconsistente, detección de marcas inestable o deslizamiento entre el movimiento de la película y la lógica de corte.

Sellos con fugas

Las fugas en los sellos longitudinales o en los extremos generalmente son causadas por una energía de sellado insuficiente o inconsistente, una mala alineación de la mandíbula, un desajuste de la película o contaminación del sello por fragmentos de producto, aceite o polvo.

Producto en sello

Si el producto o las migas entran en el área de sellado final, la causa principal suele ser un espaciado inestable del producto, una sincronización deficiente o un diseño de transferencia débil , no simplemente la temperatura de sellado.

Longitud de bolsa inconsistente

La longitud desigual de la bolsa a menudo es resultado de variaciones de paso, alimentación inestable de la película o sincronización incorrecta entre el seguimiento de la marca y el corte.

Así que el principio de funcionamiento no es solo teoría. Explica directamente los problemas reales de producción.

8. ¿Por qué el rendimiento del flow wrap depende de la sincronización?

Si hay una palabra que mejor resume el principio de funcionamiento de una envolvedora de flujo continuo, es sincronización. La máquina solo funciona bien cuando todos los elementos móviles trabajan en conjunto:

• El espaciado del producto debe coincidir con el tiempo de la mandíbula
• La alimentación de la película debe coincidir con la longitud de la bolsa y la lógica de registro.
• El sellado debe coincidir con la velocidad de la línea y el comportamiento del material.
• El corte debe coincidir con la posición del producto y la ubicación de la impresión.

Aquí es donde el servocontrol moderno cobra valor. Los sistemas servo permiten a la máquina coordinar múltiples movimientos con mayor precisión y adaptar las recetas con mayor facilidad durante los cambios de formato. Sin embargo, el servocontrol en sí no es mágico. Una máquina con excelentes accionamientos, pero con poca estabilidad de alimentación, película incorrecta o contaminación del sello, seguirá funcionando mal. La verdadera estabilidad reside en un sistema equilibrado.

Si desea crear enlaces internos más profundos desde este pilar, las páginas técnicas mejor conectadas serían:

• La ciencia detrás de la tecnología de sellado en máquinas de envasado
• Temperatura, presión y tiempo de permanencia en el sellado térmico
• Seguimiento fotoeléctrico y registro de películas en el envasado automatizado
• Control de movimiento en máquinas de envasado: sistemas servo vs. sistemas mecánicos

Cada una de estas páginas explica un aspecto del principio de envoltura de flujo con mayor profundidad técnica.

9. Lo que los compradores deben aprender del principio de funcionamiento

Para los compradores, comprender el principio es práctico. Ayuda a responder preguntas como:

• ¿Por qué una máquina es más estable que otra?
• ¿Por qué la misma máquina funciona de manera diferente con diferentes películas o productos?
• ¿Por qué algunos productos necesitan mejores sistemas de alimentación?
• ¿Por qué la calidad del sellado depende de algo más que la temperatura?
• ¿Por qué los cambios afectan tanto al rendimiento?

En otras palabras, el principio de funcionamiento le ayuda a juzgar si una máquina es realmente adecuada , no solo si el folleto parece impresionante.

Este artículo forma parte de la serie de conocimientos sobre embalaje de Soontrue. Para obtener una guía más completa sobre la selección de máquinas, consulte la Guía completa de máquinas empacadoras tipo almohada: Selección y escenarios de aplicación.

Artículos de conocimiento relacionados

• Guía completa de máquinas empacadoras tipo almohada: selección y escenarios de aplicación
• Envolvedora de flujo rotatoria vs. envolvedora de caja: velocidad, control de película y calidad de sellado
• Guía de selección de películas para envoltorios de flujo: OPP, PE, papel y películas sostenibles
• Defectos comunes en el envasado de flujo y su solución (arrugas, errores de registro, fugas en los sellos)
• Equipos de apoyo para líneas automáticas de envasado: alimentación, pesaje, inspección e impresión
• La ciencia detrás de la tecnología de sellado en máquinas de envasado
• Seguimiento fotoeléctrico y registro de películas en el envasado automatizado

Preguntas frecuentes

P1. ¿Cuál es el principio básico de funcionamiento de una máquina envasadora de flujo?

Una envolvedora de flujo alimenta continuamente productos y películas juntos, forma la película en un tubo alrededor del producto, crea un sello longitudinal, realiza sellos en los extremos entre los productos, corta los paquetes y descarga los paquetes terminados.

P2. ¿Por qué una envasadora de flujo continuo necesita un espaciado estable entre productos?

Dado que el sellado y el corte de los extremos dependen de la posición del producto, si el espaciado entre los productos es inconsistente, la máquina puede generar posiciones de corte incorrectas, problemas de producto sellado o atascos.

P3. ¿Qué causa los problemas de registro de impresión en el envasado de flujo?

Los problemas de registro de impresión generalmente son causados por una tensión inestable de la película, un seguimiento deficiente de la película, una configuración incorrecta del sensor o una sincronización deficiente entre la alimentación y el corte de la película.

P4. ¿Cuál es mejor: envolvedora de flujo rotatoria o de movimiento de caja?

Ninguna es universalmente mejor. El sistema rotatorio suele ser potente para una producción fluida y continua a alta velocidad, mientras que el sistema de movimiento en caja puede ofrecer un contacto de sellado más controlado y una mejor tolerancia para ciertos productos y películas. La elección correcta depende de su aplicación.

P5. ¿Por qué los sellos tienen fugas incluso cuando la temperatura de la máquina es suficientemente alta?

La calidad del sellado depende de la temperatura, la presión, el tiempo de permanencia, la compatibilidad de la película, la alineación de las mordazas y la limpieza del área de sellado. El calor por sí solo no garantiza un sellado resistente.
