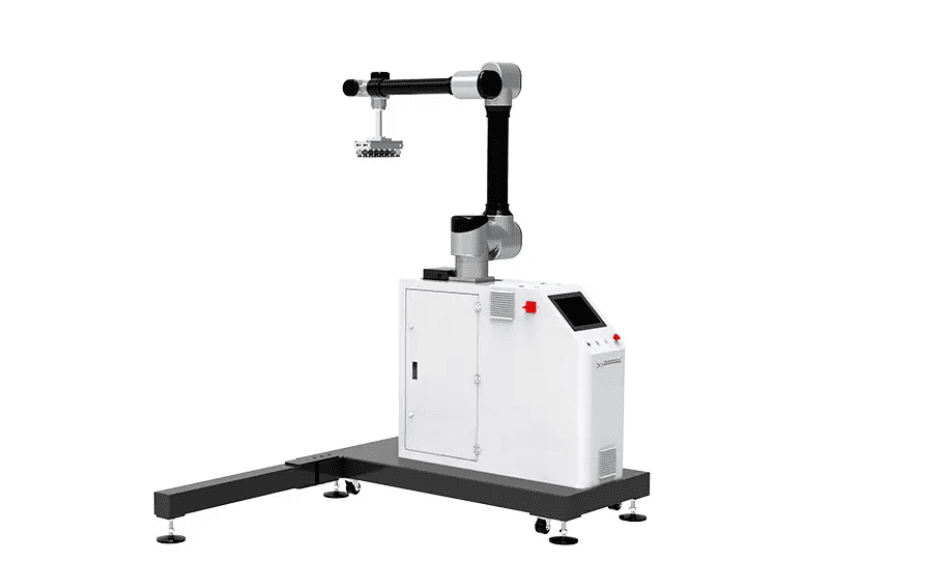

La guía definitiva para la integración de robots paletizadores

En el competitivo mundo de la fabricación industrial, el final de la línea de producción ya no es solo un destino; es la última frontera de la ventaja competitiva. La integración de un robot paletizador es un proyecto de ingeniería multidimensional que requiere la sincronización perfecta de la robótica, la lógica de los sensores y la manipulación de materiales. Cuando se ejecuta correctamente, una célula de paletización robótica transforma un proceso manual caótico en una operación rítmica basada en datos que se adapta al crecimiento de su negocio.

¿Por qué debería integrar un robot paletizador en su línea de producción ahora?

La integración de un robot paletizador es la estrategia más eficaz para desvincular el rendimiento de la producción de la disponibilidad de mano de obra, eliminando así el principal cuello de botella en la fabricación de alta velocidad y reduciendo drásticamente los costes operativos a largo plazo.

El panorama manufacturero mundial se enfrenta actualmente a una situación crítica debido a la escasez de mano de obra y al aumento de las reclamaciones de seguros por problemas ergonómicos. El paletizado manual es inherentemente ineficiente; un operario, por muy cualificado que sea, está expuesto a la fatiga, a lesiones por esfuerzo repetitivo (LER) y a patrones de apilamiento inconsistentes que provocan daños en el producto durante el transporte. Mediante la implementación de una solución robótica, una planta puede mantener un ciclo de producción constante las 24 horas del día, los 7 días de la semana, garantizando que la producción de las máquinas de envasado primario de alta velocidad nunca se vea interrumpida por la imposibilidad de despejar la línea. Además, el retorno de la inversión (ROI) del paletizado robótico ha cambiado drásticamente; con la disminución de los costes de hardware y el aumento de la inflación salarial, la mayoría de las empresas ahora recuperan la inversión total en un plazo de 12 a 18 meses.

El imperativo ergonómico y financiero

• Prevención de lesiones: El paletizado implica levantar objetos pesados, girar y estirarse, las tres principales causas de trastornos musculoesqueléticos. Automatizar esta tarea reduce las primas de los seguros de compensación laboral y mejora la retención de empleados al permitir que el personal asigne funciones de supervisión de mayor valor.
• Precisión e integridad de la carga: Los robots aplican la misma fuerza y colocación para cada artículo. Esto da como resultado palés perfectamente cuadrados que son más seguros para apilar en almacenes y tienen menos probabilidades de colapsar durante el transporte marítimo o terrestre, lo que ahorra miles de dólares en mercancía dañada que no se puede vender.

¿Cómo realizar una evaluación del emplazamiento para la integración de un paletizador robótico?

Una evaluación exitosa del sitio requiere una valoración integral de la "Huella física" y la "Dinámica del flujo del producto", lo que garantiza que el robot tenga el alcance y la capacidad de carga necesarios para manejar los volúmenes máximos de producción sin invadir los carriles de circulación vitales de la instalación.

Antes de apretar un solo tornillo, un equipo de integración debe mapear el entorno 3D de la planta de producción. Esto implica más que simplemente medir la superficie; requiere un análisis de la altura libre (para palés apilados en altura), la capacidad de carga del suelo (para soportar la masa del robot y las fuerzas dinámicas) y la proximidad de servicios como aire comprimido a alta presión y tomas de corriente de 480 V. Fundamentalmente, la evaluación debe tener en cuenta la logística de entrada y salida. ¿Adónde van los palés llenos? ¿Cómo se introducen los palés vacíos? Si el robot no recibe suficiente producto o está bloqueado por palés llenos, su capacidad de alta velocidad se desperdicia.

Parámetros clave de evaluación

• Análisis de alcance y envolvente: El robot debe poder alcanzar la esquina más alejada del palé y el punto más bajo de la cinta transportadora de entrada. Los ingenieros utilizan software de simulación 3D para garantizar que no existan "singularidades" ni zonas muertas dentro del rango de trabajo.
• Verificación del tiempo de ciclo: Debe calcular las "Recogidas por minuto" (PPM). Si su línea de envasado produce 60 bolsas por minuto y el robot solo puede recoger 15 veces, debe diseñar un EOAT que pueda recoger 4 unidades simultáneamente para mantener la paridad.
• Zonas de seguridad: Las normas modernas exigen una "zona de seguridad". Incluso con cortinas de luz, debe haber suficiente espacio físico para que el robot pueda detenerse por completo en caso de emergencia antes de entrar en contacto con una persona que acceda a la zona.

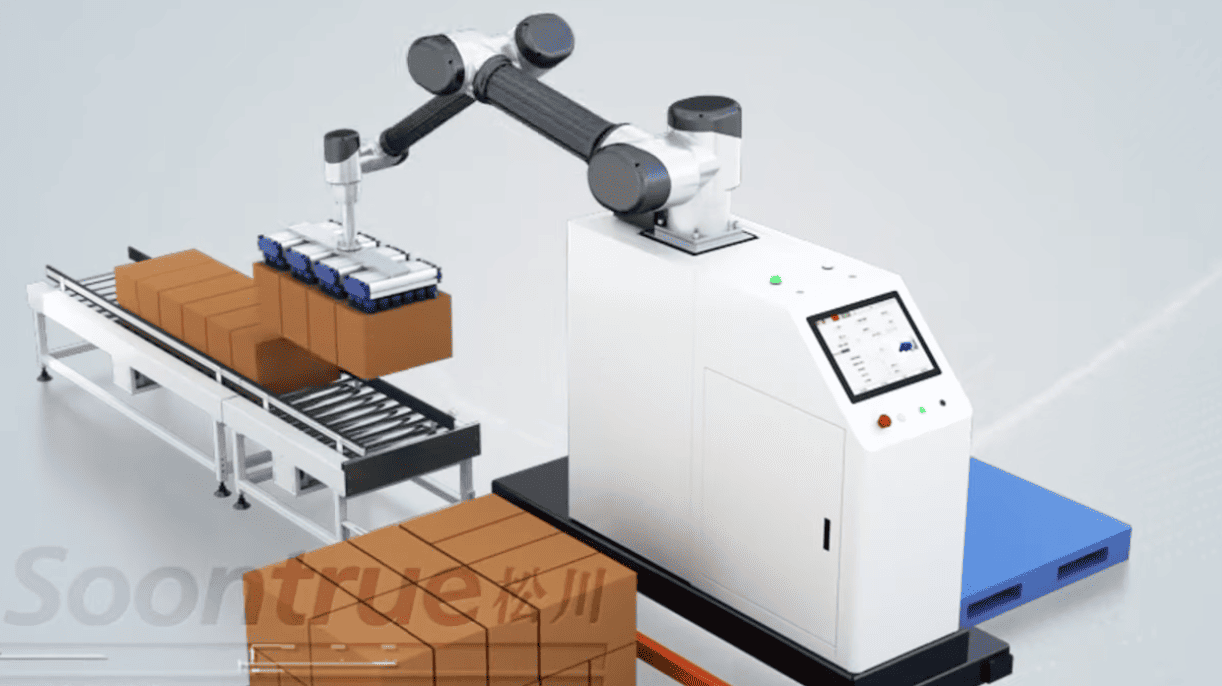

¿Cuáles son los componentes críticos de un sistema de paletizado robótico?

El rendimiento de una célula de paletizado está determinado por la sinergia entre el "Robot Manipulador", la "Herramienta de Extremo del Brazo (EOAT)" y los equipos de "Manipulación Periférico de Material", como los dispensadores de palets y los aplicadores de láminas.

Un robot paletizador no es una herramienta aislada; es el director de orquesta de un sistema complejo. El brazo robótico (normalmente de 4 o 6 ejes) proporciona el movimiento básico, pero el EOAT ( Extremo de la Herramienta) es la interfaz especializada que interactúa con el producto. Elegir la pinza incorrecta es la causa más común de fallos en la integración. Por ejemplo, una pinza de vacío que funciona perfectamente con una caja de cartón sellada fallará estrepitosamente con un saco de arpillera poroso o una bolsa de aperitivos frágil y envasada al vacío con nitrógeno. Además del brazo, el sistema debe incluir un dispensador de palets para automatizar la introducción de palets vacíos y un aplicador de láminas deslizantes si la pila requiere estabilización entre capas.

Ingeniería de las herramientas de extremo de brazo (EOAT)

• Pinzas de vacío: Utilizan sopladores de alto caudal o sistemas Venturi. Ideales para artículos rígidos y no porosos.
• Abrazaderas mecánicas: Utilizan presión lateral para levantar objetos pesados o irregulares. Imprescindibles para sacos de grano, harina o cemento, donde el centro de gravedad se desplaza.
• Pinzas tipo horquilla: Las "palas" se deslizan bajo el producto, proporcionando un soporte total desde abajo. Este es el método ideal para cajas abiertas o artículos muy frágiles que no pueden soportar la presión lateral.
• Herramientas híbridas: Herramientas sofisticadas que pueden recoger un producto, recoger una lámina deslizante y mover un palé vacío, todo ello con el mismo cabezal, maximizando así la utilidad del robot.

¿Cómo diseñar el patrón de palets perfecto para lograr la máxima estabilidad?

La disposición óptima de los palés se consigue mediante la "lógica de enclavamiento" y la "optimización del centro de gravedad", utilizando software especializado para garantizar que la carga se mantenga estructuralmente sólida durante las elevadas fuerzas G del transporte.

Una pila de cajas es tan resistente como su capa más débil. En el paletizado manual, los trabajadores suelen apilar las cajas en forma de columna (una encima de otra), lo que provoca que se deformen o se vuelquen. La integración robótica permite crear patrones de enclavamiento complejos, donde cada capa gira 90 grados con respecto a la inferior. Esto crea una unidad cohesiva que resiste las fuerzas laterales. Para los fabricantes de snacks que utilizan equipos Soontrue, el desafío suele ser el efecto almohada: bolsas llenas de aire. La lógica de paletizado debe tener en cuenta el asentamiento del producto, lo que a menudo requiere que el robot aplique una ligera fuerza de compactación para nivelar la capa antes de continuar.

Estrategias de estabilidad para envases flexibles

• Voladizo superior frente a voladizo inferior: Se prefiere un ligero voladizo inferior (el producto queda ligeramente dentro del borde del palé) para evitar que el producto sea aplastado por otros palés en un camión.
• Distribución del peso: El software debe garantizar que las capas más pesadas se encuentren en la parte inferior para mantener un centro de gravedad bajo.
• Láminas intercaladas: En el caso de bolsas de plástico resbaladizas, la integración de una lámina deslizante de papel o plástico entre cada dos capas puede aumentar el coeficiente de fricción en un 40%, evitando que la carga se deslice.

¿Cómo integrar los controladores de robots con los sistemas PLC y ERP existentes?

La integración perfecta se basa en "Protocolos de Comunicación Unificada" (como EtherNet/IP o PROFINET) que permiten que el controlador del robot actúe como un nodo transparente dentro del ecosistema más amplio del Internet industrial de las cosas (IIoT) de la fábrica.

El robot no puede funcionar de forma aislada. Debe comunicarse con la máquina de embalaje Soontrue, situada aguas arriba , para saber cuándo llega un producto, y con la envolvedora de film estirable, situada aguas abajo, para indicar que se ha completado un palé. Esto se logra mediante un PLC (Controlador Lógico Programable) que actúa como el cerebro de la línea. Además, en la era de la Industria 4.0, la célula de paletización debe enviar datos al sistema ERP (Planificación de Recursos Empresariales) . Esto permite a la dirección visualizar el recuento de producción en tiempo real, realizar un seguimiento del rendimiento específico de cada SKU y recibir alertas automáticas cuando el almacén de palés se está quedando sin existencias.

La arquitectura digital de la integración

1. Señales de confirmación: Las sencillas señales de "Listo para recibir" y "Producto presente" evitan colisiones y ciclos desperdiciados.
2. Gestión de recetas: Cuando la marca cambia de bolsas de 500 g a bolsas de 1 kg, el PLC envía un comando de "Cambio de receta" al robot, que actualiza automáticamente su patrón de apilamiento y la presión de sus pinzas sin intervención humana.
3. Diagnóstico remoto: Al integrar una puerta de enlace VPN segura, los ingenieros de Soontrue pueden solucionar problemas en la lógica de un robot desde cualquier parte del mundo, reduciendo el tiempo de inactividad de días a minutos.

¿Cuáles son las normas de seguridad y los requisitos de cumplimiento para la integración?

El cumplimiento de las normas ISO 10218 y ANSI/RIA R15.06 es innegociable y requiere una "Estrategia de Defensa por Capas" que combine barreras físicas, sensores optoelectrónicos y lógica de seguridad funcional para eliminar los riesgos de colisión entre humanos y robots.

La seguridad en la integración robótica se define mediante la evaluación de riesgos . Se debe asumir que una persona intentará entrar en la celda mientras está en funcionamiento. Para mitigar este riesgo, los ingenieros utilizan una combinación de protección rígida (mallas de acero) y protección flexible (cortinas de luz y escáneres de área). Si se activa una cortina de luz, el controlador de seguridad del robot debe ejecutar una parada de "Categoría 0" o "Categoría 1". En aplicaciones de robots colaborativos (cobots), la seguridad se centra en la "limitación de potencia y fuerza", donde los sensores internos del robot detectan una colisión y se detienen instantáneamente antes de causar lesiones.

¿Cómo calcular el costo total de propiedad (TCO) y el retorno de la inversión (ROI)?

Un cálculo exhaustivo del retorno de la inversión (ROI) debe tener en cuenta el "desplazamiento de mano de obra directa", la "recuperación de la rentabilidad derivada de la reducción de daños" y las "ganancias en el tiempo de actividad operativa", lo que normalmente revela un período de recuperación mucho más corto de lo que sugiere la inversión inicial (CAPEX).

Muchos responsables de la toma de decisiones cometen el error de fijarse únicamente en el precio de venta del brazo robótico. Para calcular el verdadero costo total de propiedad (TCO) , es necesario incluir el costo del equipo de extremo de brazo (EOAT), la valla de seguridad, la mano de obra de integración y el mantenimiento anual estimado (generalmente entre el 2 % y el 3 % de la inversión de capital). Sin embargo, el ahorro es igualmente significativo. Además de ahorrar entre dos y tres turnos de trabajo manual, considere el retorno de la inversión oculto (ROI oculto): reducción de las primas de seguros, eliminación de la necesidad de reprocesar productos defectuosos y la posibilidad de operar la línea al 100 % de su capacidad durante las temporadas altas sin necesidad de contratar personal temporal.

La fórmula del retorno de la inversión para la paletización

• Ahorro directo: (Salario por hora + Beneficios) x (Número de operadores reemplazados) x (Horas de funcionamiento anuales).
• Ahorros indirectos: (Valor de los bienes dañados/año) + (Costo de reclutamiento/capacitación para puestos de alta rotación).
• La ganancia por "oportunidad": El beneficio generado por el aumento del 10-15% en el rendimiento que se logra al eliminar el cuello de botella manual.

¿Cuáles son los desafíos comunes en la integración de la paletización y cómo solucionarlos?

Los obstáculos de integración más frecuentes —la variabilidad del producto y la desalineación de la alimentación— se resuelven mediante "sistemas de visión adaptativa" y "acondicionamiento de alimentación de precisión" que garantizan que el robot reciba siempre un objetivo estandarizado.

En un mundo ideal, cada caja llegaría al robot con la misma orientación. En la realidad, las cajas se desplazan, las bolsas se deforman y los palés a veces se tuercen ligeramente. La variabilidad del producto es el principal obstáculo para la automatización. Para solucionarlo, los integradores utilizan transportadores de centrado para alinear el producto antes de que llegue al punto de recogida. En entornos más complejos, los sistemas de visión 3D permiten al robot "ver" el producto y ajustar su agarre en tiempo real. Otro desafío son los fallos de deslizamiento de las hojas, donde la aspiradora del robot recoge dos hojas en lugar de una; esto se soluciona añadiendo ionizadores de aire o esponjadores de hojas para romper la unión estática entre ellas.

Solución de problemas de integración

Problema: Productos caídos.

Solución: Aumentar el flujo de vacío o cambiar a una pinza mecánica de "soporte lateral".

Problema: Palé "inclinado"

Solución: Reevaluar el patrón de entrelazado o aumentar la tensión en la envolvedora de film estirable posterior.

Problema: Tiempos de ciclo lentos.

Solución: Optimizar la "Planificación de trayectoria": asegurar que el robot se mueva describiendo un arco suave en lugar de realizar movimientos lineales y bruscos.

¿Por qué elegir Soontrue para la automatización del empaquetado al final de la línea de producción?

Soontrue ofrece una "ventaja de proveedor único" al diseñar los sistemas de embalaje y paletización como un ecosistema unificado, lo que garantiza una compatibilidad mecánica del 100 % y un único punto de responsabilidad para toda su línea de producción.

Cuando compras una máquina de envasado a un proveedor y un paletizador a otro, te conviertes en un "integrador accidental", atrapado entre dos empresas que se culpan mutuamente por un error de comunicación. Soontrue elimina esta fricción. Nuestras máquinas HFFS y VFFS están diseñadas con arquitecturas de control "preparadas para paletizador". Comprendemos las particularidades del envasado de snacks, desde la hinchazón de la bolsa hasta la fragilidad del producto, y diseñamos nuestras células robóticas para gestionar esas variables específicas. Con Soontrue , obtienes una solución integral donde la embolsadora, el detector de metales, la báscula de control y el robot se comunican en el mismo idioma.

Preguntas frecuentes

P1: ¿Puede un robot paletizador gestionar varias líneas de producción simultáneamente?

A: Sí. Esto se conoce como "paletización multilínea". Si el total de piezas por minuto (PPM) de ambas líneas no supera la velocidad máxima del ciclo del robot, este puede posicionarse entre dos cintas transportadoras de entrada, construyendo dos palés separados (a menudo de diferentes SKU) al mismo tiempo.

P2: ¿Cuál es la vida útil típica de un robot paletizador industrial?

A: Con un mantenimiento adecuado, un brazo robótico industrial (como los de Fanuc, ABB o Kuka que se utilizan en los sistemas Soontrue) tiene una vida útil de entre 80 000 y 100 000 horas. En un entorno de funcionamiento continuo (24/7), esto equivale a entre 10 y 12 años antes de que sea necesario realizar una revisión general importante.

P3: ¿Cuánto tiempo tarda la integración in situ?

R: Si bien la fase de ingeniería y construcción dura entre 12 y 16 semanas, la "puesta en marcha" in situ (instalación y depuración) suele tardar entre 5 y 10 días hábiles, dependiendo de la complejidad de las comunicaciones del PLC.

P4: ¿Necesito un programador especializado en plantilla para operar el robot?

R: No. Los sistemas Soontrue modernos cuentan con interfaces hombre-máquina intuitivas (HMI). Los operadores pueden seleccionar un nuevo producto o ajustar el patrón de apilamiento mediante una interfaz táctil similar a la de una aplicación para smartphone, sin necesidad de conocimientos de programación.

P5: ¿Qué ocurre si el robot encuentra un producto "defectuoso" o un palé roto?

A: El sistema está equipado con sensores para detectar "errores de alimentación". Si una bolsa tiene un peso inferior al reglamentario (según la báscula de control) o se detecta que un palé está roto, el robot se detendrá y alertará al operador o desviará automáticamente el artículo defectuoso a un "contenedor de rechazo" sin detener el resto de la línea.
