Máquina empacadora de cajas para embalaje automático de cajas de envío
Centro de conocimientos sobre embalajes
Si busca soluciones de automatización de embalajes, póngase en contacto con nosotros y estaremos encantados de ofrecerle la solución más personalizada.
Este artículo forma parte de la serie de conocimientos sobre embalaje de Soontrue, en la sección "Clasificación y aplicaciones de las máquinas de embalaje". Para obtener una visión más amplia de las capas de embalaje y los tipos de máquinas, consulte "Clasificación y aplicaciones de las máquinas de embalaje" y "Explicación del embalaje primario, secundario y terciario" .
Una vez completado el embalaje primario y secundario (bolsas tipo almohada , bolsas VFFS, bolsas prefabricadas , cajas de cartón o cajas con sobreenvoltura), los productos aún deben cargarse en cajas de envío para su almacenamiento y distribución. Este paso crítico lo realiza la máquina encajadora, también llamada máquina encajadora automática, encajadora de cartón o encajadora de final de línea.
Una empacadora de cajas agrupa automáticamente los productos en patrones predefinidos y los carga en cajas o bandejas de cartón corrugado. Constituye el puente entre los equipos de envasado previos (envolvedoras flow pack, máquinas VFFS, empacadoras de bolsas prefabricadas, estuchadoras, sobreenvolvedoras) y los procesos posteriores de sellado de cajas, paletizado y logística de almacén. La elección de la empacadora de cajas adecuada afecta directamente la eficiencia de la línea, los requisitos de mano de obra, la protección del producto y la estabilidad de los palets.
Este artículo explica qué son las empacadoras de cajas, cómo funcionan, los tipos principales (de carga lateral, de carga superior, envolventes, robóticas y guiadas por visión), las aplicaciones típicas y los patrones de cajas, y cómo encajan en los sistemas de empaquetado de final de línea totalmente automatizados.
1. ¿Qué es una empaquetadora de cajas y cómo funciona?
Una empaquetadora de cajas es una máquina automática que agrupa productos individuales o paquetes secundarios en conjuntos y los carga en cajas o bandejas de cartón corrugado de forma controlada y repetible. En comparación con el empaquetado manual, una empaquetadora de cajas automática ofrece mayor velocidad, patrones de empaque consistentes y mejor ergonomía para los operadores.

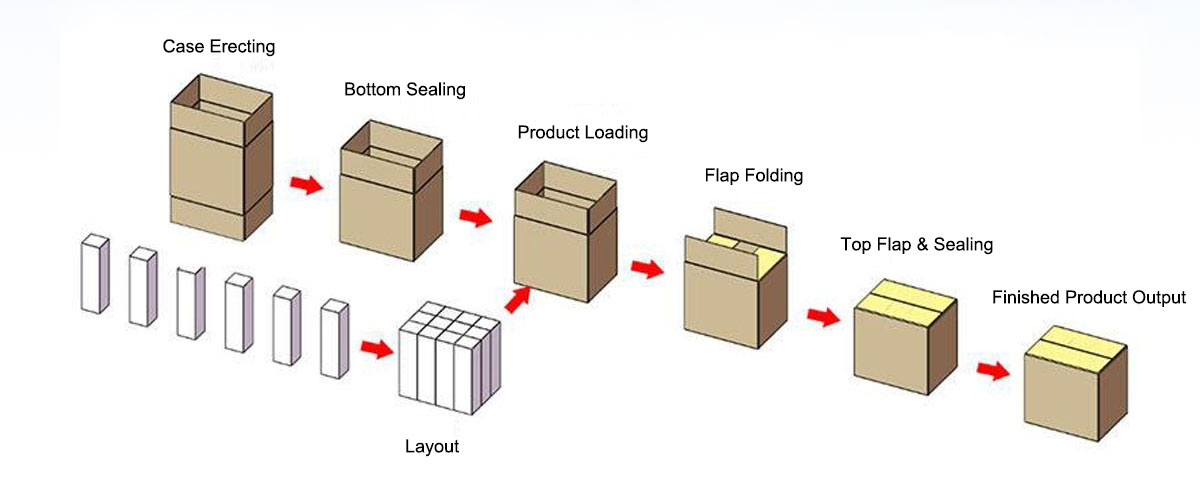

Aunque los diseños varían, la mayoría de las máquinas empacadoras de cajas siguen cuatro pasos fundamentales:
- Entrada de casos
Las cajas o bandejas vacías llegan de una formadora de cajas. Pueden ser cajas RSC abiertas, cajas wrap-around o bandejas con o sin tapa. La encajadora las coloca en la estación de carga.
- Entrada y clasificación de productos
Los productos llegan desde equipos anteriores, como envolvedoras de flujo horizontales, envasadoras VFFS, envasadoras de bolsas prefabricadas, estuchadoras o envolvedoras. Transportadores, separadores de carriles y sistemas de acumulación organizan el flujo y agrupan los productos según el patrón de caja deseado (por ejemplo, 3x4, 4x6, patrones en capas o paquetes mixtos).
- Cargando en cajas
Dependiendo del diseño de la empaquetadora, los productos agrupados se empujan desde un lateral, se bajan desde arriba, se envuelven junto con la caja en blanco o se colocan mediante un robot en la caja abierta o en la bandeja.
- Descarga para sellado de cajas y paletizado
Una vez llenas, las cajas salen de la estación de carga y pasan a una máquina selladora de cajas para sellarlas en la parte superior con cinta o pegamento termofusible, para luego continuar con la paletización.
Al automatizar estos pasos, un sistema de empaquetado de cajas puede funcionar a velocidad constante con patrones de cajas definidos, lo que reduce la manipulación manual y hace que toda el área de final de línea sea más estable y predecible.
2. Principales tipos de máquinas empacadoras de cajas
Las empacadoras de cajas se pueden clasificar de varias maneras. Desde una perspectiva práctica de ingeniería, las dimensiones más importantes son la dirección de carga (carga lateral o superior), el tipo de caja (RSC o envolvente) y si la máquina es robótica, mecánica o guiada por visión.
2.1 Empacadora de cajas de carga lateral
Una empaquetadora de cajas de carga lateral (también llamada empaquetadora de cajas horizontal) empuja productos agrupados horizontalmente hacia el lado abierto de una caja o bandeja RSC.
Características principales:
- Los productos se recogen en una plataforma de carga delante de la caja abierta.
- Un empujador mecánico o servoaccionado carga todo el grupo en la caja de un solo golpe.
- Ideal para productos apilables y deslizables, como cajas de cartón, paquetes flow-pack, bolsas en forma de ladrillo, multipacks y contenedores rígidos.
Más adecuado para:
- Galletas, chocolates, dulces y snacks en envases de cartón
- Productos de panadería o barras envueltos en flow-pack
- Contenedores rígidos o semirrígidos que puedan tolerar el empuje horizontal.
Las empacadoras de cajas de carga lateral son comunes en plantas de alimentos y bienes de consumo donde los productos ya tienen un embalaje secundario estable (por ejemplo, cajas de cartón) y necesitan empaquetarse firmemente en cajas de envío.
2.2 Empacadora de cajas de carga superior
Una empaquetadora de carga superior carga los productos desde arriba en una caja o bandeja abierta. El movimiento de carga puede ser realizado por un cabezal mecánico de selección y colocación, un servo pórtico o una empaquetadora robótica.
Características principales:
- Las cajas o bandejas se colocan debajo del cabezal de carga.
- Los productos se agrupan y luego se seleccionan de la entrada y se colocan verticalmente en la caja según un patrón definido.
- Es posible una manipulación suave porque los productos se colocan en lugar de empujarlos.
Más adecuado para:
- Productos frágiles o irregulares que no se pueden empujar horizontalmente
- Cajas de productos mixtos (por ejemplo, sabores o tamaños variados)
- Cajas de primera calidad, cajas sobreenvueltas y productos donde la orientación es importante
Los diseños de carga superior también son populares cuando se integran robots colaborativos o robots delta en la celda de empaquetado, lo que permite patrones flexibles y cambios rápidos a través de recetas de software.
2.3 Empaquetadora de cajas envolventes
Una empaquetadora de cajas envolventes forma la caja alrededor del grupo de productos. En lugar de cargar los productos en una caja RSC premontada, la máquina alimenta una caja envolvente plana, agrupa los productos sobre ella y luego la pliega y cierra alrededor del grupo.
Características principales:
- Mayor estabilidad y eficiencia del material en comparación con los casos RSC estándar en muchas aplicaciones
- Ajuste perfecto alrededor de los productos, lo que mejora la estabilidad de los pallets y, en ocasiones, reduce el uso de cartón corrugado.
- Adecuado para botellas, latas, cartones y multipacks dispuestos en patrones regulares.
Las empacadoras de cajas envolventes se utilizan a menudo en líneas de bebidas, lácteos, productos enlatados y bienes de consumo de gran volumen donde el diseño de las cajas y los patrones de paletas se optimizan en su totalidad.
2.4 Encajadora robótica vs. empaquetadora mecánica
Muchos sistemas modernos de final de línea utilizan empaquetadoras de cajas robóticas, donde robots industriales o colaborativos se encargan de la selección, orientación y colocación de los productos en las cajas. En comparación con las empaquetadoras de cajas puramente mecánicas, los sistemas robóticos ofrecen:
- Mayor flexibilidad para cambios de SKU y diferentes patrones de casos
- Manejo más fácil de productos irregulares o frágiles
- potencial para combinar varias tareas (clasificar, orientar, empaquetar) en una celda
Las máquinas envasadoras mecánicas aún presentan ventajas para productos estandarizados de muy alta velocidad, donde un mecanismo de leva o servo dedicado puede superar a un robot en términos de ciclos brutos por minuto.
En la práctica, muchas fábricas adoptan un enfoque híbrido: agrupación mecánica y transporte con embalaje robotizado en cajas para la colocación final, especialmente para paquetes mixtos o surtidos que cambian con frecuencia.
2.5 Embalaje de cajas guiado por visión para productos y cajas irregulares
A medida que las carteras de productos se diversifican, muchas fábricas se enfrentan a un nuevo desafío: productos irregulares, alimentación aleatoria y cajas no estándar, difíciles de manejar con empacadoras mecánicas. Es aquí donde el empaquetado robótico guiado por visión se convierte en una opción eficaz.
En una empaquetadora de cajas guiada por visión, una o más cámaras o sensores 3D detectan la posición, la orientación y, en ocasiones, incluso la forma de los productos que entran en la cinta transportadora. Un sistema de visión identifica los puntos de recogida válidos y calcula la orientación de cada artículo dentro de la caja. Un brazo robótico recoge los productos y los coloca en la caja según un patrón flexible definido por software.
Los casos de uso típicos incluyen:
- Bolsas y bolsas blandas o irregulares que no se comportan como ladrillos rígidos
- productos mixtos o aleatorios procedentes de un transportador común
- Productos de panadería en bandejas, bolsas verticales o doypacks que requieren una orientación controlada.
- Cajas no estándar o irregulares, bandejas listas para su almacenamiento o vitrinas con recortes
Dado que el patrón se define en software, el empaquetado de cajas guiado por visión se adapta rápidamente a nuevos SKU, formatos de empaquetado y diseños promocionales sin grandes cambios mecánicos. Este enfoque combina el empaquetado robótico de cajas con visión artificial, lo que facilita la automatización de tareas complejas de empaquetado que tradicionalmente se dejaban en manos de operadores manuales.
En muchos proyectos modernos de final de línea, se instala una empaquetadora de cajas robótica guiada por visión como una celda flexible que puede soportar múltiples máquinas de empaquetado anteriores, manipular productos irregulares y alimentar cajas selladas directamente al paletizado robótico.
3. Aplicaciones típicas y patrones de casos
Debido a que funcionan a nivel de caja de envío, las empacadoras de cajas se utilizan en casi todas las industrias que envían productos en cajas de cartón corrugado.
3.1 Alimentación , panadería y confitería
Las aplicaciones típicas de envasado en cajas incluyen:
- Carga de galletas, obleas o bizcochos envasados en cajas RSC
- Empaquetar bolsas de bocadillos, papas fritas o nueces en cajas de envío o vitrinas
- Agrupar barras de chocolate, cajas de dulces o cajas de regalo envueltas en cajas de envío
- Construyendo paquetes familiares o cajas surtidas con sabores mixtos
Los estuches pueden ser cajas de cartón RSC estándar, combinaciones de bandeja y tapa o vitrinas listas para exhibir en estanterías, diseñadas para abrirse fácilmente en los comercios minoristas.
3.2 Café, té, bebidas y productos en polvo
En café, té y bebidas, las máquinas empacadoras de cajas manejan:
- Cartones de té o de café envueltos en cajas para su distribución.
- Bolsas preparadas de café o mezclas de bebidas en polvo envasadas en cajas de cartón corrugado.
- Botellas pequeñas, latas o ladrillos envasados en formatos envolventes o de bandeja retráctil.
Aquí, el diseño de patrones de cajas y patrones de paletas están estrechamente vinculados, especialmente para paletas de exportación y almacenes automatizados.
3.3 Hogar, cuidado personal y productos farmacéuticos
Para el cuidado personal y del hogar:
- Los empacadores de cajas cargan cajas de pasta de dientes, cosméticos o productos de limpieza en cajas de envío
- Las empacadoras de cajas de carga superior manejan productos frágiles o de alto valor que requieren una colocación cuidadosa.
En el sector farmacéutico y sanitario:
- Las cajas de medicamentos serializadas se empaquetan en cajas que luego alimentan los sistemas de agregación y seguimiento.
- Los kits de dispositivos médicos y los paquetes de diagnóstico se cargan en cajas con una orientación específica y reglas de conteo.
3.4 Patrones de casos típicos
Los patrones de casos más comunes en el embalaje automático de cajas incluyen:
- patrones de cuadrícula regulares (por ejemplo, 3×4, 4×5, 4×6)
- Patrones alternados o de ladrillos para un mejor entrelazado
- Estuches multicapa con almohadillas intermedias
- Cajas con SKU mixtos o surtidos para pedidos promocionales o de comercio electrónico
La receta de la empaquetadora define cuántos productos van en cada capa, cómo se apilan las capas y cómo se controla la orientación.
4. Encajadoras en sistemas de embalaje de final de línea
Una máquina empacadora de cajas es un componente central del envasado de final de línea, que conecta las empacadoras anteriores con la paletización posterior. Generalmente se ubica entre la formadora y la selladora de cajas.
Una configuración típica de final de línea se ve así:
Los productos se envasan mediante envolvedoras de flujo horizontal, máquinas de envasado vertical (VFFS), máquinas de envasado en bolsas prefabricadas, máquinas estuchadoras o máquinas de sobreenvoltura.
- Formación de casos
Una formadora de cajas forma y sella las cajas RSC o prepara las cajas envolventes. Las cajas se colocan en la entrada de la encajadora.
- Embalaje en caja
El empaquetador de cajas agrupa los productos, forma el patrón de embalaje requerido y carga los productos en las cajas abiertas o forma cajas envolventes alrededor de ellos.
- Sellado de caja
Las cajas llenas pasan a una máquina selladora de cajas donde se doblan las solapas superiores y se sellan con cinta o pegamento termofusible.
- Paletizado y enfardado
Las cajas selladas se transportan a un robot paletizador o a un paletizador de capas, donde luego se envuelven y etiquetan para su almacenamiento o envío.
Al diseñar una sección de final de línea automatizada, los fabricantes deben considerar:
- Velocidad y capacidad de amortiguación entre el envasado previo y la encajadora
- Elección del estilo del estuche (RSC vs. envolvente vs. bandeja y tapa)
- Flexibilidad requerida para cambios de SKU, patrones de cajas y embalaje de SKU mixtos
- Espacio disponible en el piso y diseño de la línea para embalaje de cajas con carga lateral frente a carga superior
- Si se necesita una empaquetadora de cajas robótica o guiada por visión para productos irregulares
- Integración de la máquina empacadora de cajas con formadoras de cajas, selladoras, paletizadoras y sistemas de almacén
Una empaquetadora de cajas bien seleccionada estabiliza toda el área de final de línea, reduce la manipulación manual y garantiza que las cajas lleguen al paletizado con un llenado y una alineación uniformes.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre las empacadoras de cajas de carga lateral y de carga superior?
Una empaquetadora de cajas de carga lateral introduce los productos agrupados horizontalmente en la caja y es adecuada para productos estables y apilables, como cajas de cartón y paquetes flow-pack. Una empaquetadora de cajas de carga superior carga los productos desde arriba, a menudo mediante un sistema robótico de recogida y colocación, y es más adecuada para productos frágiles, irregulares o de alto valor que requieren una manipulación cuidadosa.
P2: ¿Cuándo debo elegir una empaquetadora de cajas envolvente?
Elija una empacadora de cajas envolventes si desea cajas compactas, con un uso eficiente del material y una alta estabilidad de los palets, especialmente para botellas, latas o paquetes de formas regulares. Los diseños envolventes son comunes en las líneas de bebidas y alimentos enlatados.
P3: ¿Cuáles son las ventajas de una empaquetadora de cajas robótica?
Una empaquetadora de cajas robótica ofrece gran flexibilidad para la orientación de productos, cajas con SKUs mixtos y patrones de empaque que cambian con frecuencia. Es ideal cuando se trabaja con muchos SKUs, productos irregulares o se necesita combinar la clasificación, la orientación y el empaque en una sola celda.
P4: ¿Para qué se utiliza el embalaje de cajas guiado por visión?
El empaquetado de cajas guiado por visión combina la visión artificial con el empaquetado robótico para gestionar productos irregulares, entradas aleatorias y cajas no estándar. Cámaras o sensores 3D localizan los productos y calculan los puntos de recogida para que el robot pueda colocarlos con precisión en la caja, incluso cuando la orientación o la posición varían.
P5: ¿Cuándo es el momento de pasar del empaquetado manual a una empaquetadora automática?
Las señales de advertencia incluyen el alto costo de mano de obra en el empaquetado de cajas, cuellos de botella al final de la línea, llenados de cajas inconsistentes y preocupaciones de seguridad o ergonomía para los operadores. En ese caso, invertir en una máquina empaquetadora de cajas automática puede mejorar significativamente el rendimiento y la consistencia.
