Máquina estuchadora (encartonadora): de paquetes individuales a cajas listas para la venta minorista

Este artículo forma parte de la serie de conocimientos sobre embalaje de Soontrue, en la sección "Clasificación y aplicaciones de las máquinas de embalaje". Para obtener una visión más amplia de las capas de embalaje y los tipos de máquinas, consulte "Clasificación y aplicaciones de las máquinas de embalaje" y "Explicación del embalaje primario, secundario y terciario" .

En muchas fábricas modernas, el proceso desde los paquetes individuales hasta las unidades listas para la venta al por menor pasa por un equipo clave: la estuchadora. Una estuchadora, también llamada encartonadora o máquina de embalaje, forma las cajas, carga los productos en ellas y las cierra a alta velocidad. Se ubica entre el embalaje primario (bolsas flowpack, sobres, blísteres, botellas, bolsas) y el embalaje de final de línea (embalaje en cajas y paletizado), lo que la convierte en una parte crucial del embalaje secundario.

Ya sea que esté empacando galletas envueltas en flowpack en cajas de exhibición, agrupando sobres en cajas de cartón para minoristas o cargando blísteres en cajas farmacéuticas, elegir el equipo de encartonado adecuado tiene un gran impacto en la eficiencia de la línea, las necesidades de mano de obra y la presentación general del producto. Este artículo explica qué son las máquinas encartonadoras, cómo funcionan, los tipos principales, como la encartonadora horizontal y la encartonadora vertical, sus aplicaciones típicas y cómo se integran con la automatización ascendente y descendente.

1. ¿Qué es una máquina estuchadora y cómo funciona?

Una estuchadora es una máquina de embalaje que forma cajas de cartón plegadas, carga los productos en las cajas abiertas y cierra los extremos doblando o pegando las solapas. Las cajas terminadas se convierten en un embalaje secundario que protege los paquetes primarios, los presenta en el lineal y facilita su manejo en el transporte y la venta minorista.

Aunque los diseños varían, la mayoría de las máquinas envasadoras en cajas de cartón siguen los mismos pasos funcionales dentro de un ciclo de movimiento continuo o intermitente:

Montaje de cajas de cartón

Las cajas de cartón planas se extraen de un cargador y se abren para darles una forma tridimensional. Una herramienta de conformado o un sistema de vacío introduce la caja en una caja abierta. La base o el lateral se cierran o pegan para mantener la caja rígida.

Entrada y carga de productos

Los productos llegan desde equipos anteriores, como envolvedoras de flujo horizontales, envasadoras verticales (VFFS), envasadoras de bolsas prefabricadas o líneas de blíster. La estuchadora alinea y agrupa los productos, y luego los empuja o los deposita en las cajas abiertas. Según el tipo de máquina, esto se realiza horizontalmente (carga final) o verticalmente (carga superior).

Cierre de caja

Tras la carga, la máquina cierra las solapas de la caja. El cierre puede realizarse mediante inserción mecánica (fijando las pestañas en las ranuras), con pegamento termofusible o, en ocasiones, mediante una combinación de ambos. La caja terminada se descarga en una cinta transportadora para su codificación, inspección y empaquetado.

Al combinar estos pasos en un sistema sincronizado, una máquina estuchadora puede procesar desde unas pocas docenas de cajas por minuto en líneas más pequeñas hasta varios cientos de cajas por minuto en operaciones de alta velocidad.

Ventajas principales de las máquinas estuchadoras:

• Reemplace el embalaje manual con una automatización de embalaje consistente y de alta velocidad
• Mejorar la protección del producto y la presentación minorista
• Habilitar configuraciones de paquetes complejos (paquetes múltiples, grupos contados, disposiciones en capas)
• Cree una interfaz limpia entre los paquetes primarios y las cajas de envío

Para muchos fabricantes, pasar de cajas empacadas a mano a una encartonadora automática es uno de los pasos más impactantes que pueden tomar en el empaquetado secundario.

2. Tipos de equipos de encartonado: Encartonadoras horizontales y verticales

Las dos categorías principales de equipos de encartonado son la encartonadora horizontal y la encartonadora vertical. Cada tipo está optimizado para diferentes formas de producto, estilos de envase y requisitos de la industria.

2.1 Encartonadora horizontal (carga final)

Una estuchadora horizontal es el tipo de máquina estuchadora más común en alimentos, confitería y cuidado personal. Las cajas se transportan horizontalmente sobre una cadena de transporte y los productos se introducen en el lateral (extremo) de la caja.

Características típicas de una estuchadora horizontal:

• Las cajas se forman y se colocan en un transportador horizontal con el extremo abierto hacia la estación de carga.
• Los productos (como barras envueltas en flow pack, bolsas, sobres o blísteres) se acumulan y agrupan para alcanzar el recuento requerido.
• Un empujador mecánico o servoaccionado carga el grupo en la caja abierta desde el lateral.
• Las solapas se cierran luego mediante pliegues o pegamento termofusible.

Más adecuado para:

• Barritas y palitos (barritas de chocolate, barritas de cereales, palitos de turrón)
• Galletas y productos de panadería envueltos en flow pack
• Bolsitas y bolsas que pueden colocarse planas en capas
• Tarjetas blíster para productos sanitarios y de cuidado personal

Debido a que la orientación del producto se controla en transportadores y empujadores, las estuchadoras horizontales son ideales para paquetes de múltiples unidades y cajas minoristas estandarizadas donde la alineación y el posicionamiento de la ventana de impresión son importantes.

2.2 Encartonadora vertical (carga superior)

Una estuchadora vertical, o máquina estuchadora vertical, mantiene las cajas en posición vertical y carga el producto desde arriba. Las cajas se premontan y se transportan en compartimentos, o se forman directamente en la máquina y se mantienen abiertas para la carga.

Características típicas de una estuchadora vertical:

• Las cajas se montan y se sostienen con la parte superior abierta hacia arriba.
• Los productos, a menudo artículos sueltos o bolsas pequeñas, se dejan caer o se colocan en las cajas desde arriba.
• Después de alcanzar el nivel de llenado o recuento requerido, las solapas superiores se cierran mediante pliegues o pegamento.

Más adecuado para:

• Artículos sueltos o irregulares (caramelos pequeños, piezas de confitería, piezas de ferretería)
• Bolsas pequeñas o sobres que son más fáciles de alimentar por gravedad.
• Algunas aplicaciones farmacéuticas y de cuidado personal donde la carga superior simplifica el manejo

Las estuchadoras verticales suelen elegirse cuando es difícil alinear los productos en una pila horizontal ordenada o cuando la orientación del producto en la caja es menos crítica.

2.3 Otros ángulos de clasificación

Las máquinas estuchadoras también se pueden clasificar por:

• Movimiento intermitente vs. movimiento continuo : las encartonadoras intermitentes detienen las cajas en cada estación; las máquinas continuas hacen funcionar las cajas y los productos en un movimiento sincronizado y constante para lograr velocidades más altas.

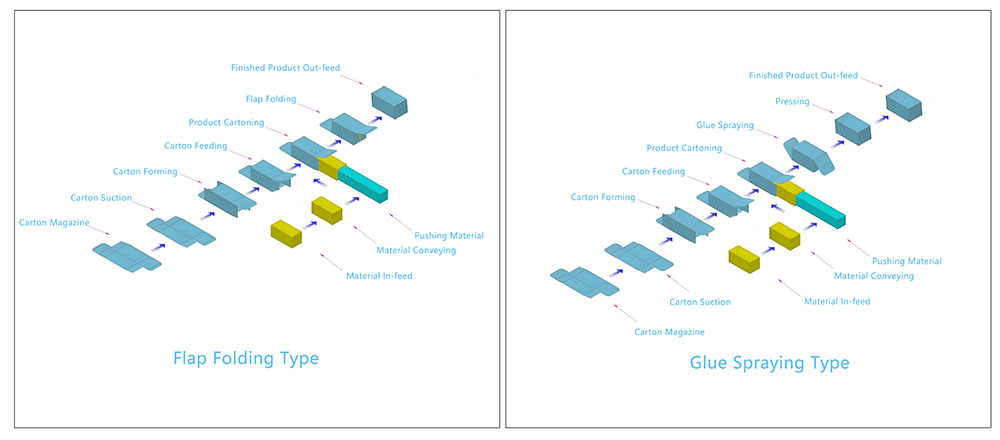

• Cierre tipo pliegue o cierre con pegamento termofusible : el cierre tipo pliegue evita el uso de pegamento y puede ser más sustentable; el cierre con pegamento termofusible ofrece un cierre más fuerte y mayor libertad de diseño, pero utiliza adhesivo.
• Encartonadoras manuales, semiautomáticas y totalmente automáticas : para diferentes etapas de automatización e inversión.

En todos estos tipos, los equipos de encartonado modernos utilizan servoaccionamientos, control PLC y HMI de pantalla táctil para admitir cambios de formato basados en recetas, diagnósticos e integración con otras máquinas de envasado.

3. Aplicaciones típicas y formatos de embalaje para máquinas estuchadoras

Debido a que operan en el nivel de embalaje secundario, las máquinas estuchadoras aparecen en muchas industrias y manejan una amplia variedad de formatos de productos.

3.1 Alimentación, panadería y confitería

En la industria alimentaria y de panadería, una estuchadora suele instalarse justo después de una envolvedora flow pack horizontal o una envasadora vertical. Sus aplicaciones típicas incluyen:

• Envasado de galletas o obleas envueltas en flow pack en cajas de cartón para venta minorista
• Agrupar varias bolsas de bocadillos en forma de almohada en una caja de exhibición
• Empaquetar varios bloques o sobres de fideos instantáneos en una caja familiar
• Carga de barras de chocolate o bandejas de confitería en cajas impresas

Los cartones no sólo protegen los paquetes primarios contra aplastamientos y rozaduras, sino que también proporcionan una superficie más grande para la marca, la información nutricional y el etiquetado multilingüe.

3.2 Productos farmacéuticos y atención sanitaria

En el sector farmacéutico y sanitario, las máquinas envasadoras en cartón son fundamentales para el envasado secundario:

• Tarjetas blíster de comprimidos cargadas en cajas impresas
• Frascos pequeños, viales o ampollas envasados en cajas de cartón con separadores o insertos.
• Dispositivos médicos y productos de venta libre embalados en cajas de cartón con precinto de seguridad

En este caso, los requisitos para las máquinas estuchadoras incluyen recuento preciso, inserción de folletos, verificación de códigos y lotes, impresión serializada e integración con sistemas de seguimiento y rastreo.

3.3 Cosméticos, productos de cuidado personal y del hogar

Los cosméticos y artículos para el hogar a menudo dependen de equipos de encartonado para:

• Empaque tubos, frascos o botellas en cajas de marca.
• Crear configuraciones de múltiples paquetes (por ejemplo, cajas de pasta de dientes de tres paquetes)
• Combine sobres o recargas con artículos promocionales en una sola caja

Para estas industrias, las consideraciones clave incluyen un manejo cuidadoso de artículos de alto valor, una calidad de caja constante y un ajuste de tamaño flexible para mantenerse al día con los cambios frecuentes de marketing.

3.4 Embalajes industriales y B2B

Más allá del comercio minorista, las estuchadoras se utilizan en entornos industriales y B2B para:

• Empaque componentes pequeños o hardware en cajas etiquetadas
• Guarde en cajas los kits de muestra o los equipos de prueba
• Agrupar paquetes de dosis unitaria en cajas de distribución

En estos casos, lo importante es la fiabilidad, la identificación clara y la compatibilidad con el embalaje y paletizado posteriores.

4. Cómo las máquinas estuchadoras se integran en las líneas de envasado automatizadas

Desde la perspectiva del diseño de línea, una estuchadora es un puente entre el envasado primario y las operaciones de final de línea. Suele recibir productos de varias máquinas anteriores y alimentar una o más empacadoras posteriores.

Una línea automatizada típica podría verse así:

Envase primario

• Envolvedoras de flujo horizontal para barras, galletas o productos de panadería
• Máquinas envasadoras verticales (VFFS) para bolsas de snacks, pastas o productos congelados
• Máquinas envasadoras de bolsas prefabricadas para bolsas stand-up y bolsas con cierre.
• Envasadoras blíster o líneas de llenado de botellas en la industria farmacéutica y cosmética

Acumulación y distribución de productos

• Los transportadores de alimentación, los sistemas de acumulación y los dispositivos de orientación organizan los productos en carriles y recuentos consistentes para su empaquetado.

Encartonado

• Una estuchadora horizontal o estuchadora vertical forma cajas, carga productos y las cierra.
• Funciones opcionales: inserción de folletos, impresión, verificación de códigos, lectura de códigos de barras y rechazo de cajas defectuosas.

Embalaje y paletizado de cajas

• Las cajas envueltas o sin envolver se agrupan en cajas de envío mediante una empaquetadora de cajas o una empaquetadora de cajas envolventes .
• Las cajas se apilan luego sobre palés mediante un robot paletizador o un paletizador convencional.

En muchas plantas, las estuchadoras forman parte de soluciones de envasado de final de línea más amplias, que también incluyen máquinas envolvedoras/sobreenvolvedoras, formadoras y selladoras de cajas y celdas de paletizado. Al seleccionar el equipo de estuchado, es fundamental considerar no solo el producto final, sino también cómo se sincronizará la estuchadora con las empacadoras anteriores y la velocidad de empaquetado posterior.

Las preguntas clave de integración incluyen:

• ¿Cuál es la velocidad máxima y nominal del equipo de envasado primario?
• ¿La estuchadora manejará productos de una o varias líneas?
• ¿Cómo se gestionarán los cambios de formato en toda la línea?
• ¿Cómo fluirán los datos (conteos, rechazos, códigos) entre las máquinas y el sistema de control de línea?

Una máquina estuchadora bien integrada ayuda a estabilizar la sección de embalaje secundario, reduce el trabajo manual en el empaquetado y favorece la trazabilidad desde los paquetes individuales hasta las cajas y los pallets.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre una estuchadora horizontal y una estuchadora vertical?

Una estuchadora horizontal carga los productos en cajas desde un lateral (carga final) y es ideal para productos apilados como barras, flow-packs y blísteres. Una estuchadora vertical carga desde arriba (carga superior) y es más adecuada para artículos sueltos o irregulares que pueden depositarse o colocarse en cajas verticales.

P2: ¿Cómo elijo entre un cierre con pegamento termofusible o uno con cierre por presión?

El cierre plegable evita el uso de pegamento y puede ser más sostenible, pero requiere un diseño preciso del cartón y puede ofrecer menor resistencia a la manipulación. El pegamento termofusible proporciona un cierre más resistente, mayor seguridad y mayor flexibilidad de diseño, pero utiliza adhesivo y requiere mantenimiento del sistema de encolado.

P3: ¿Puede una sola máquina estuchadora manejar cajas de varios tamaños?

Sí. Las estuchadoras modernas están diseñadas para una gama de tamaños de cajas dentro de límites definidos. Con las piezas de repuesto y los servoajustes adecuados, los operadores pueden cambiar de formato mediante la configuración de recetas y un cambio mecánico limitado.

P4: ¿Cómo se integra el equipo de encartonado con las envolvedoras de flujo y las máquinas VFFS?

Los productos envasados en flow pack o en bolsas se transportan y se agrupan según la configuración de la caja, para luego transferirse a la estuchadora. Un diseño adecuado de los sistemas de alimentación y los controles de línea garantiza velocidades sincronizadas y un flujo de producto fluido.

P5: ¿Cuándo es el momento de pasar del encajonado manual a una encartonadora automática?

Las señales incluyen altos costos de mano de obra en el empaquetado, recuentos de paquetes inconsistentes, problemas de calidad en la apariencia de las cajas y cuellos de botella en el empaque secundario. En ese caso, invertir en una máquina de empaquetado en cartón puede aumentar significativamente el rendimiento y mejorar la consistencia.
